Stationäre Gaswarnanlagen ATEX
9010/ 9020 SIL

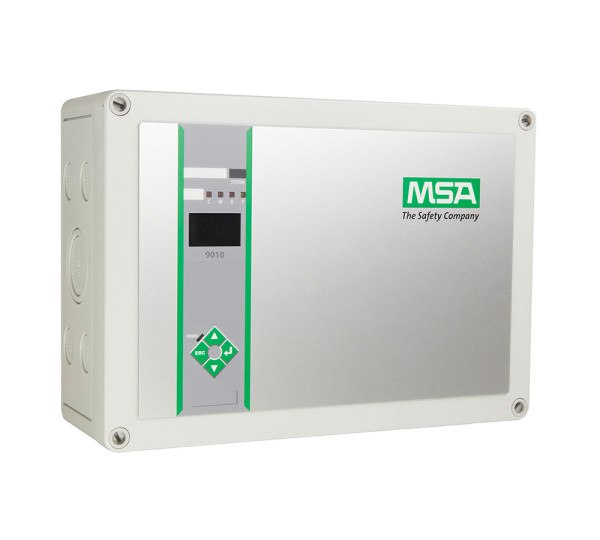

SIL 2/ Die Steuereinheit 9010/9020 SIL ist zukunftsweisend ausgelegt und verfügt über neuartige Funktionen. In einem 19"-Baugruppenträger überwacht er bis zu 20 Kanäle und ist jetzt auch für SIL 2 geeignet. Der Typ 9010 SIL arbeitet mit einem unabhängigen Gasdetektor, während der 9020 SIL mit zwei unabhängigen Gasdetektoren pro Steuereinheit arbeitet.
- Neues Niveau an Funktionssicherheit verbessert den Schutz für Anlagen und Personen
- Minimiert das Risiko einer Fehlprogrammierung
- Zur Verwendung mit einer großen Auswahl an MSA Gasdetektoren
- Einstellung des Steuereinschubs ohne Werkzeuge (Betrieb durch Zugangscodes)
- Fehler- und Störungsmeldungen auf der Anzeige warnen bei Auffälligkeiten im Betrieb
- Anzeige erweiterter und verbesserter Diagnosedaten
- Ermöglicht Schnellkonfigurationsprüfung
- Wenn ein Gasdetektor ausgewechselt werden muss, ist kein neuer Steuereinschub erforderlich (bestehende Einschübe können neu konfiguriert werden)
- Lösung für eine Vielzahl von Gasüberwachungsanwendungen
|
Stromversorgung |
|
|
Wechselstromversorgung |
100 VAC–240 VAC 50/60 Hz |
|
Gleichstromversorgung |
24 VDC (19–32 VDC), Restwelligkeit < 5 % |
|
Stromverbrauch (ohne Last) |
|
|
Wechselstromversorgung |
9010 SIL: 13 VA 9020 SIL: 15 VA |
|
Gleichstromversorgung |
9010 SIL: 5 W 9020 SIL: 6 W |
|
Stromversorgung Gasdetektor |
9010 SIL: 3 W 9020 SIL: 4 W |
|
Konstanter Strom |
9010 SIL: 100–450 mA 9020 SIL: 100–350 mA |
|
Konstante Spannung |
9010 SIL: 24 VDC; 450 mA 9020 SIL: 24 VDC; 350 mA (4–20 mA Transmitter) |
|
Sensoranschlussmodi |
2–3 Drähte |
|
Anschlussklemmen |
für Leitungsquerschnitte bis 2,5 mm² |
|
Arten von Messgeräten |
Passive katalytische Detektoren; 0 (4)–20 mA Transmitter; Schalteingänge |
|
Analogausgänge |
9010 SIL: 1x 0 (4)–20 mA (vom Benutzer konfigurierbar) 9020 SIL: 2x 0 (4)–20 mA (vom Benutzer konfigurierbar) Max. Schleifenwiderstand 500 Ohm |
|
Kommunikationsinterface |
RS485 Halbduplex, Modbus RTU; Ethernet, 10/100 Mbps, Modbus TCP, Webseite |
|
Alarmschwellen |
C [Caution – Achtung ] W [ Warning – Warnung] A [Alarm– Alarm] |
|
Alarmrelais |
2x SPDT-Relais 8 A/250 VAC, ohmsche Last, Laststrom 10 mA–1,6 A, gilt für WARNUNG und ALARM |
|
Ausfallrelais |
1x SPDT-Relais 8 A/250 VAC, ohmsche Last, Laststrom 10 mA–1,6 A |
|
Hornrelais |
1x SPDT-Relais 8 A/250 VAC, ohmsche Last, Laststrom 10 mA–1,6 A |
|
Optisch getrennter Ausgang |
30 mA, 24 VDC max, ohmsche Last, für ACHTUNG |
|
Reset-Modus |
Automatisch oder manuell |
|
Alarmverzögerung |
0–600 s (nur für Nicht-ATEX-Modus) |
|
Prüfgas- und Nulldrift |
< ± 0,5 % des Messbereichs, ± 1 Stelle / Monat |
|
Genauigkeit (ohne Sensor) |
± 1% des Messbereichs ± 1 Stelle |
|
Betriebstemperatur |
–10° C bis +55° C |
|
Lagertemperatur |
–25° C bis +60° C |
|
Feuchte |
max. 90 % relative Feuchte nicht kondensierend |
|
Schwingungen |
10–30 Hz, Amplitude 1 mm, 31–100 H z, max. Beschleunigung 19,6 m/s² |
|
Anzeige |
hintergrundbeleuchtete vierstellige LCD-Anzeige, 7 Segmente |
|
Optische Alarme |
LEDs |
|
Einstellung Zeitabschaltung |
utomatische Rückkehr zur Messung nach maximal sechs Minuten |
|
Konfiguration und Protokollbuchdaten |
gespeichert im nicht-flüchtigen Speicher |
|
AC/DC bei Stromausfall |
redundante Stromversorgung, automatische elektronische Umschaltung für den Fall eines Stromausfalls |
|
Diagnose |
selbstüberwachende Elektronik |
|
Gewicht 10 Module 5 Module 2 Module |
3 kg 1,8 kg 1,2 kg |
|
Abmessungen (B x H x T ) 10 Module 5 Module 2 Module |
482,6 x 132,5 x 300 mm 279,5 x 132,5 x 300 mm 157,5 x 132,5 x 300 mm |
|
Wandmontage |
|
|
Gewicht |
1,3 kg |
|
Abmessungen (B x H x T ) |
255 x 180 x 90 mm |
|
Abmessungen des Stirnteils |
3 U x 8 T.E. |
