Sensoren ATEX

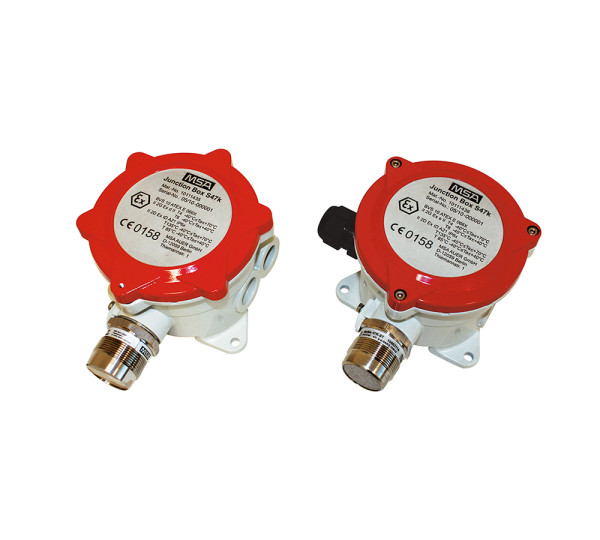

47K
SIL 2/ Die Sensorgeneration Serie 47K von MSA wurde entwickelt, um gefährliche Konzentrationen brennbarer Gase und Dämpfe in der Luft zu detektieren.
- 0–100% UEG Messbereich
- Ex e Anschlussgehäuse mit M25-Gewinde
- Ex d Anschlussgehäuse mit 3/4” NPT-Gewinde
- Versionen: PRP (Poison Resistant Pellement) und HT (Hoch Temperatur-Ausführung)
- Als Teil von sicherheitsgerichteten Systemen ( ATEX 2014/34/EU) einsetzbar
- 3- oder 5-adrige Verdrahtung möglich
- Edelstahl-Sensorgehäuse (MAG)
- Kompletter Zubehörsatz
- Schnelle Ansprechzeiten
- Exzellentes Preis-Leistungsverhältnis
- SIL 2 Zertifizierung
|
Sensor |
|
|
Stromverbrauch |
1 Watt typisch |
|
Messbereich |
0–100% UEG |
|
Ansprechzeit |
T₅₀ ≤10 Sekunden T₉₀ ≤30 Sekunden |
|
Durchschnittliche Lebensdauer |
3 Jahre Minimum in schadstofffreier Umgebung |
|
Durchschnittliche Lagerdauer |
5 Jahre Minimum bei vorschriftsmäßiger Lagerung |
|
Temperaturbereich – Lagerung |
–20 °C bis +40 °C |
|
Temperaturbereich – Einsatz |
PRP: –40 °C bis +55 °C erweiterter Bereich: –40 °C bis +90 °C * HT: –40 °C bis +160 °C |
|
Feuchtebereich |
5% bis 95% RH nicht kondensierend |
|
Druckbereiche |
100 ±20 kPa |
|
Windgeschwindigkeit |
0 – 6 m/s (mit Kanalbefestigung 0.5 – 20 m/s) |
|
Vergiftungsfestigkeit |
PRP-Sensor ca. 10 ppm HMDS für 40 Min. (max. Signalverlust 5% vom Anzeigewert) |
|
Gewicht |
ca. 230 g (Edelstahlgehäuse) |
|
Abmessungen |
Ø 36 x 56 mm |
|
Material |
Edelstahl |
|
Gewinde |
M36 x 1,5 mm |
|
Sensorgewinde zu Gehäuse |
3/4” NPT oder M25 x 1,5 mm |
|
Zulassungen |
EC Typ Zertifikat: II 2GD INERIS 03 ATEX 0208 |
|
Sicherheitslevel (Safety Integrity Level) |
SIL 2 (IEC 61508) |
|
*Erweiterter Bereich: Der erweiterte Sensortemperaturbereich ist größer als der größte Bereich, spezifiziert in der EN 50054-57 und EN 61779-1-4. Daher wird dringendst empfohlen, dass der Sensor bei einem Einsatz im Temperaturbereich über +55 °C bei Arbeitstemperatur kalibriert wird. |
|
