Sensoren ATEX
S4000TH

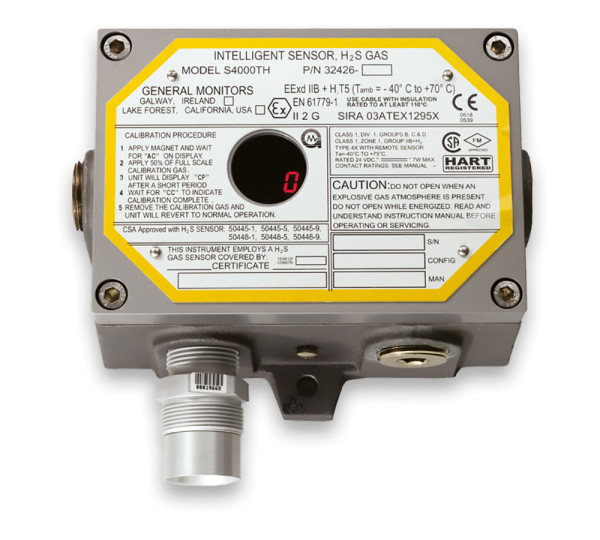

SIL 2/ Der intelligente Sensor S4000TH ist ein mikroprozessorgesteuerter Transmitter, der zur Verwendung mit Metalloxidhalbleiter-Sensoren (MOS) von General Monitors bestimmt ist. Dieses Gerät kann von einer Person kalibriert werden. Bei einfacher Aktivierung eines Magnetschalters und Aufgabe von Gas kalibriert es sich praktisch von selbst. Das Gerät dient zur Erkennung von Schwefelwasserstoff im unteren ppm-Bereich und gibt Statusinformationen und Alarme aus.
- Ein Ereignisprotokoll speichert die Fehler-, Gasprüf-, Kalibrier- und Alarm-Verläufe
- Standardausgang mit 4–20 mA ermöglicht Fernanzeige von Alarmen und Fehlern
- HART- und Modbus-Kommunikation bietet der Einsatzzentrale umfassende Status- und Steuerungsfunktionen
- Messbereiche (0–20 ppm, 0–50 ppm, 0–100 ppm) ermöglichen eine breite Anwendungspalette
- Warn-, Alarm- und Fehlerrelais sorgen dafür, dass Alarme vor Ort ausgegeben werden können
- Kalibrier-, Kalibrierprüf- und Einstellungsmodus vereinfachen die Bedienung und Wartung
- Anzeige der verbleibenden Sensorlebensdauer reduziert Ausfallzeit
|
Sensortyp |
Metalloxid-Halbleiter-Adsorptionssensor (MOS), kontinuierliche Diffusion |
|
Sensorlebensdauer |
In der Regel 3 – 5 Jahre |
|
Wiederholungsgenauigkeit |
±2 ppm oder 10 % des zugeführten Gases, je nachdem, was mehr ist |
|
Ansprechzeit |
T50 < 14 Sekunden (Schirm) T50 < 30 Sekunden (gesintert) bei aufgegebenem Gas für vollen Messbereich gemäß ISA 92.0.01 |
|
Messbereiche |
0 – 20 ppm, 0 – 50 ppm, 0 – 100 ppm |
|
Modi |
Kalibrierung, Kalibrierprüfung, Einstellungen |
|
Klassifizierung CSA/FM |
Klasse I, Abschnitt 1, Gruppen B, C und D; T6 (TUmgeb = –40 °C bis +75 °C) – CSA (TUmgeb = –40 °C bis +60°C) – FM |
|
Klassifizierung CSA |
Ex db IIB + H2 T4 Gb (TUmgeb=–40 °C bis +70 °C); Ex tb IIIC T135°C Db |
|
Klassifizierung ATEX/ IECEX |
II 2 GD Ex db IIB+H2, T4 Gb, Ex tb IIIC T135°C Db (TUmgeb = –40°C bis +70 °C) |
|
Garantie |
Zwei Jahre |
|
Zulassungen |
ATEX, CSA, FM, IECEx, EAC, CE-Kennzeichnung, HART-registriert, SIL-2- und -3-geeignet*, FM-zertifiziert nach IEC 61508 |
|
Betriebstemparaturbereich (Elektronik) |
–40 °C bis +75 °C (–40 °F bis 167 °F) – CSA (div.) –40 °C bis +70 °C (–40 °F bis 158 °F) – CSA (Zone) –40 °C bis +60 °C (–40 °F bis 140 °F) – FM –40 °C bis +70 °C (–40 °F bis 158 °F) – ATEX/IECEx |
|
Lagertemparaturbereich |
–58 °F bis 85 °C (–50 °C bis 185 °F) |
|
Feuchtbereich bei Betrieb |
0 % bis 95 % rel. Feuchte, nicht kondensierend |
|
Länge |
161 mm (6,4 Zoll) |
|
Höhe |
86 mm (3,4 Zoll) |
|
Breite |
104 mm (4,1 Zoll) |
|
Gewicht |
2,5 kg (5,5 lbs) – AL, 6,4 kg (14,0 lbs.) – SS |
|
Befestigungslöcher |
127 mm (5,0 Zoll) (von Mitte zu Mitte) |
|
Gehäuse |
Aluminium 6061-T6-Legierung (Abdeckung), A356-T6 Legierung (Unterteil) oder 316 Edelstahl |
|
* Der Einsatz in typischen Umgebungen hat eine geringere Sicherheitseinstufung als der Einsatz in sauberen Umgebungen |
|
