PrimaX IR
SIL 2/ Der PrimaX IR Gastransmitter von MSA erkennt brennbare Gase an der unteren Explosionsgrenze (UEG) mithilfe des patentierten PrimaX-Gastransmitters IR mit Dual-Source-Aufbau. Außerdem wird die Möglichkeit einer Trübung aufgrund von Regen, Nebel, Schmutz, Staub und anderen Umwelteinflüssen durch den Dual Source Aufbau minimiert. Um eine maximale Signalstärke und Stabilität zu erzielen, wurde die Optik zusätzlich angepasst.
- Patentierter Dual-Source-Aufbau bietet Redundanz bei zuverlässigem Dauerbetrieb
- Patentiertes Environmental Guard-Sensorgehäuse für schnelle, effiziente Ansprechzeiten
- Beheizte Optik verhindert Beschlagen
- 4–20 mA Analogausgang
- Benutzerfreundliche Konfiguration, Kalibrierung, Diagnose und Wartung über HART Schnittstelle
- Kalibrierung kann mit Kalibrierkappe von einer Person durchgeführt werden

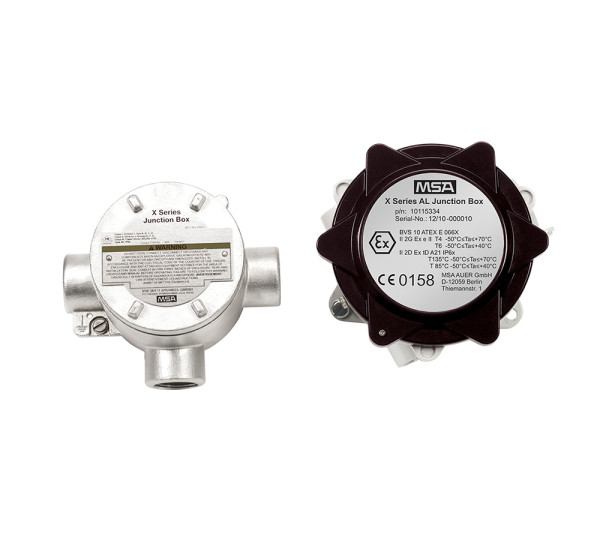

- Einfacher Kabelanschluss im Aluminium oder Edelstahl Anschlussgehäuse
- 316 Edelstahl, IP67-eingestuft, robustes Gehäuse schützt vor äußeren Einflüssen
- Im Werk kalibriert für schnelle Inbetriebnahme
- Breiter Temperaturbereich von –50 °C bis +80 °C
|
Gase und Messbereiche |
Kohlenwasserstoffgase & Dämpfe; 0–100 % UEG Der Gastransmitter PrimaX IR hat eine ATEX-Betriebszulassung für folgende Gase: Methan, Propan, Toluol, n-Butan, n-Pentan, n-Hexan, Propylen, Ethan, Propylenoxid, Aceton, Cyclopentan, Ethylacetat und Isobutan. Es wird werkseitig auf eines dieser Gase eingestellt und kalibriert. Die meisten anderen brennbaren Kohlenwasserstoffdämpfe können ebenfalls nachgewiesen werden. |
|
Temperaturbereich |
–50 °C bis +80 °C (–58 °F bis +176 °F) |
|
Wiederholgenauigkeit |
±1% Messbereich |
|
Ansprechzeiten ohne Environmental Guard mit Environmental Guard |
T₉₀ <4 s Getestet nach EN 60079-29-1. Für 50 % UEG, 50 % reagieren <12 s, 90 % reagieren <25 s |
|
Feuchtigkeit |
0 %–95 % RH, nicht kondensierend |
|
Sensor Garantie |
10 Jahre auf IR Quelle |
|
Betriebsspannung |
18–32 VDC, 5 Watt (–50 °C bis +80 °C) |
|
Stromaufnahme |
350 mA RMS Durchschnitt bei 24 VDC |
|
Verkabelung |
3-adrig, 1,5 mm max. (14 AWG) |
|
Signalausgang |
4–20 mA 3-adrig Stromquelle mit HART Protokoll |
|
Physische Sensormerkmale Gewicht Abmessungen |
316 Edelstahl 1,5 kg (3.3 lbs.) 89 x 203 mm (3,5” Durchmesser x 8” Länge) |
|
Zulassungen |
Europa/International EN 60079-0:2009, EN 60079-1:2007 IEC 60079-31:2009 EN 60079-29-1:2007, EN 50271:2010 CE EMC-Richtlinie: 2014/30/EU II 2 G Ex d IIC T4 Gb II 2 D Ex tb IIIC T130° Db IP67 USA und Kanada cFMus (beantragt) Klasse I, Div.1, Gruppe A, B, C & D Klasse II, Div.1, Gruppe E, F & G Klasse III ANSI/ISA 12.13.01 CSA C22.2 No. 152 Combustible Gas Performance IEC China Ex/CMC/CCCF Russland Ex/EAC (Temp –50 °C bis +80 °C) |
|
Schutz vor Wassereindringung |
IP67 |
|
Quellenredundanz |
100 % Redundanz bei Ausfall einer IR Strahlungsquelle |
|
HART |
Kompatibel mit HART 7.0 |
|
Sicherheitslevel (Safety Integrity Level) |
SIL 2 |
