Gasmischer

MG 50/100-2ME/-3ME, -2ME EEx/-3ME EEx

Mischsysteme für 2 oder 3 definierte Gase und eine Vielzahl von technischen Anwendungen, insbesondere für hohe Verbrauche und stark schwankende Mischgas-Entnahmemengen. Leistungsbereiche von 0 bis ca. 161 Nm3/h.

Einfache Bedienung - stufenlose Gemischeinstellung über Proportional-Mischventil (-2ME) bzw.... mehr
Produktinformationen "MG 50/100-2ME/-3ME, -2ME EEx/-3ME EEx"

Einfache Bedienung
- stufenlose Gemischeinstellung über Proportional-Mischventil (-2ME) bzw. drei Einzelmischventile (-3ME) jeweils mit Drehknöpfen und %-Skalen
- Mischgasentnahme möglich von Null bis zur Maximalleistung

Hohe Prozesssicherheit
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- schnell taktende Entnahmen möglich
- abschließbare Sichtscheibe zum Schutz der Geräteeinstellungen
- spritzwassergeschütztes, unempfindliches Edelstahlgehäuse
- für brennbare Gase als Ex-Version mit separatem Steuergehäuse
- ohne Elektrik als MP-Version
- Alarmmodul AM3: integrierte Eingangsdrucküberwachung mit digitalem Display für Druckanzeige (bei analogen Drucktransmittern) und optischen Alarm, einstellbare Alarmgrenzen, Quittierungspflicht, Sicherung der Alarme mit Zeitangabe, Schnittstellen z. B. zur Steuerung externer Alarme etc.
- integrierte Analyse zur Überwachung und Dokumentation des Gasgemisches

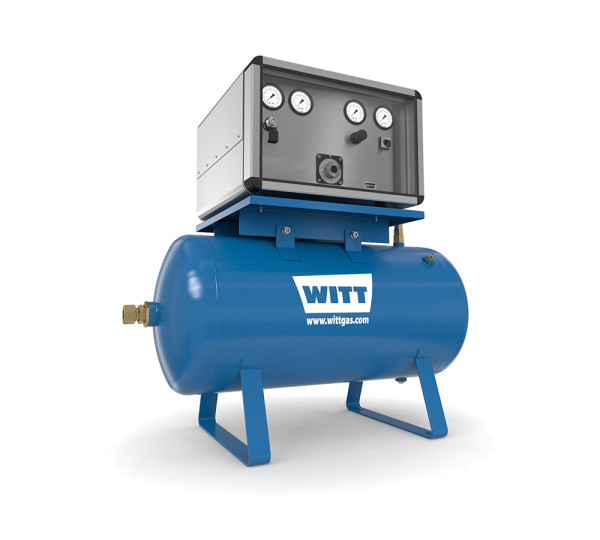

- Aufbau des Mischsystems auf den Pufferbehälter für vereinfachte Vor-Ort-Montage

Achtung: Gerät arbeitet nur mit ausreichendem Puffervolumen
(je nach Mischgasleistung 100 bis 250 Liter)

Spezifikation

Gase

alle technischen Gase (außer toxische oder aggressive)

Zumischbereich

0-25% oder 0-100%

Genauigkeit entspricht ISO 14175

bei Auswahl des geeigneten Zumischbereiches

Druckeinstellungen

siehe Tabellen in unserem Produktblatt

Eingangsdruckdifferenz zwischen den Gasen

max. 3 bar

Mischgasleistung (Luft)

siehe Tabellen in unserem Produktblatt

Einstellgenauigkeit

±1% abs. (Skala 0-25%), ±2% abs. (Skala 0-100%)

Mischpräzision

besser ±1% abs.

Gasanschlüsse MG 50

Eingänge G ½ RH mit Senker, Anlötende für Cu-Rohr 15 mm

Ausgang am Mischer G ½ RH mit Senker, Anlötende für Cu-Rohr 15 mm

Ausgang am Behälter WITTFIX-Rohrverschraubung für Cu-Rohr 22x1,5 mm

Gasanschlüsse MG 100

Eingänge G 1 RH mit Senker, Anlötende für Cu-Rohr 22 mm

Ausgang am Mischer G 1 RH mit Senker, Anlötende für Cu-Rohr 22 mm

Ausgang am Behälter WITTFIX-Rohrverschraubung für Cu-Rohr 22x1,5 mm

Gehäuse

Edelstahl, spritzwassergeschützt (nicht Ex-Version)

Gewicht

MG 50

MG 100



ca. 35 kg (-2ME), ca. 50 kg (-3ME) ohne Behälter

ca. 50 kg (-2ME), ca. 65 kg (-3ME) ohne Behälter

Abmessungen (HxBxT)

Mischer ca. 330 x 485 x 500 mm (ohne Anschlüsse und Behälter)

Wandgehäuse (EEx) ca. 212 x 198 x 160 mm (ohne Anschlüsse)

Spannungsversorgung

230 V AC, 110 V AC oder 24 V DC

Stromaufnahme

Stromaufnahme 230 V AC, 0,07 A

Normen/ Baubestimmungen

Unternehmen zertifiziert nach ISO 9001

CE-Kennzeichnung gemäß:

- EMV 2014/30/EU

- Niederspannungsrichtlinie 2014/35/EU

- Druckgeräterichtlinie 2014/68/EU

- ATEX 95 Richtlinie 2014/34/EU
