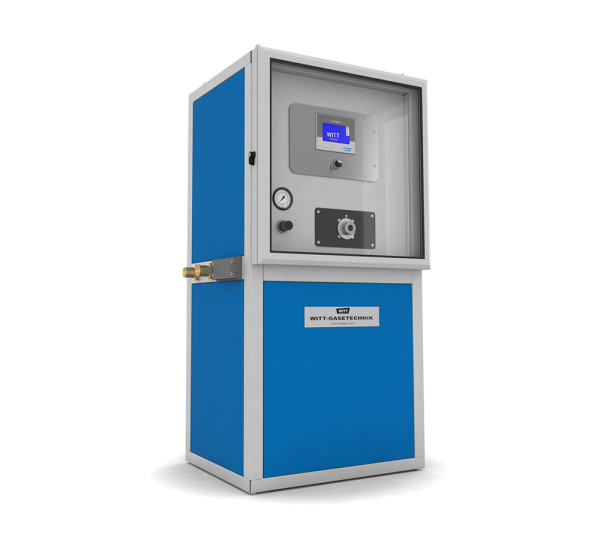

Gasmischer
MG 200-2ME/-3ME, -2ME EEx/-3ME EEx
Mischsysteme für 2 oder 3 definierte Gase und eine Vielzahl von technischen Anwendungen, insbesondere für hohe Verbräuche und stark schwankende Mischgas-Entnahmemengen. Leistungsbereiche von 0 bis ca. 284 Nm3/h.
Einfache Bedienung
- stufenlose Gemischeinstellung über Proportionalmischventil (-2ME) bzw. drei Einzelmischventile (-3ME) jeweils mit Drehknöpfen und %-Skalen
- Mischgasentnahme möglich von Null bis zur Maximalleistung
Hohe Prozesssicherheit
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- schnell taktende Entnahmen möglich
- abschließbare Sichtscheibe zum Schutz der Geräteeinstellungen
- für brennbare Gase als EEx-Version mit separatem Steuergehäuse
- Alarmmodul NXT+: integrierte Eingangsdrucküberwachung mit digitalem Display für Druckanzeige (bei analogen Drucktransmittern) und optischen Alarm, einstellbare Alarmgrenzen, Quittierungspflicht, Sicherung der Alarme mit Zeitangabe, Schnittstellen z.B. zur Steuerung externer Alarme etc.
- integrierte Analyse zur Überwachung und Dokumentation des Gasgemisches
Achtung:
Gerät arbeitet nur mit ausreichendem Puffervolumen
(je nach Mischgasleistung bis 500 Liter)
|
Gase |
alle technischen Gase (außer toxische und aggressive Gase, sowie Gemische aus Brenngas mit Luft, O2 oder N2O) |
|
Zumischbereich |
0-25% oder 0-100% |
|
Druckeinstellungen |
siehe Tabelle in unserem Datenblatt |
|
Eingangsdruckdifferenz zwischen den Gasen |
max. 3 bar |
|
Mischgasleistung (Luft) |
siehe Tabelle in unserem Datenblatt |
|
Einstellgenauigkeit |
±1% abs. (Skala 0-25%), ±2% abs. (Skala 0-100%) |
|
Mischpräzision |
besser ±1% abs. |
|
Gasanschlüsse Eingang 0- 25% Eingang 0-100% Ausgang am Mischer |
G 3/4 RH mit Senker, Anlötende für Cu-Rohr 15 mm G 1 RH mit O-Ring, Anlötende für Cu-Rohr 22 mm G 1 RH mit O-Ring, Anlötende für Cu-Rohr 22 mm G 1 RH mit O-Ring, Anlötende für Cu-Rohr 28 mm bei Strömungsgeschwindigkeit >25 [m/s] |
|
Ausführung und Optionen |
Siehe Details der technischen Daten in unserem Datenblatt |
|
Spannungsversorgung |
230 V AC, 110 V AC oder 24 V DC |
|
Stromaufnahme |
230 V AC, 0,07 A |
|
Normen/ Baubestimmungen |
Unternehmen zertifiziert nach ISO 9001 CE-Kennzeichnung gemäß: - EMV 2004/108/EG - Niederspannungsrichtlinie 2006/95/EG - Druckgeräterichtlinie 97/23/EG - ATEX 95 Richtlinie 94/9/EG |
