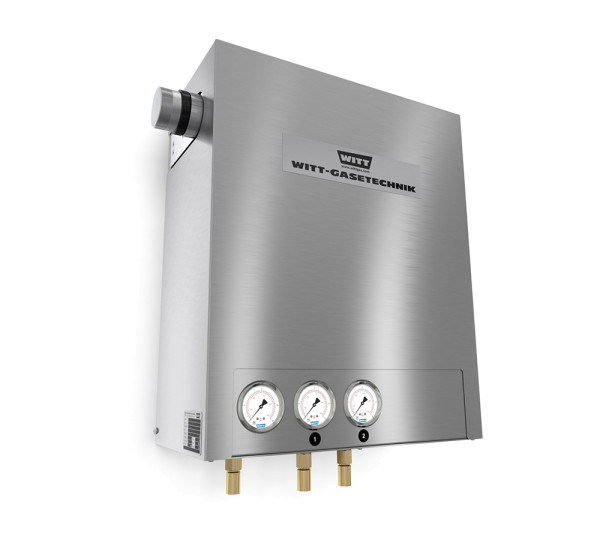

MG 25/45/75/95/125 -2/-3 Fix/Flex
MG 25/45/75/95/125 -2/-3 Fix/Flex

Vorschau: MG 25/45/75/95/125 -2/-3 Fix/FlexVorschau: MG 25/45/75/95/125 -2/-3 Fix/Flex

Gasmischer

MG 25/45/75/95/125 -2/-3 Fix/Flex

Mischsysteme für 2 oder 3 definierte Gase und eine Vielzahl von technischen Anwendungen mit einem Standard-Zumischbereich von 5-92%. Andere Bereiche siehe Datenblatt.
FIX: fest voreingestellt, für 2 oder 3-Komponenten-Gasgemische.
FLEX: flexibel einstellbar für 2-Komponenten-Gasgemische.
Aufgrund dieser neuartigen Mischtechnologie wird kein Mischgasbehälter benötigt.

- hohe Mischgenauigkeit - Kostenersparnis, da keine Vorratshaltung von verschiedenen... mehr
Produktinformationen "MG 25/45/75/95/125 -2/-3 Fix/Flex"

- hohe Mischgenauigkeit
- Kostenersparnis, da keine Vorratshaltung von verschiedenen Vorgemischen erforderlich
- ohne kostspieligen Speicherbehälter
- Gaseingangsfilter schützen das Gerät vor Verschmutzung
- rein pneumatisches Funktionsprinzip,
- keine Spannungsversorgung notwendig
- Mischgasentnahme von 8 l/min bis zur max. Leistung
- robustes, kompaktes Design
- Paneel für Wandmontage
- wartungsarm

Einfache Bedienung
- durch voreingestellte Gemische, keine unbeabsichtigte Gemischverstellung (FIX)
- Gemischeinstellung über Mischventil und %-Skala (FLEX)

Hohe Prozesssicherheit
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- unabhängig von Entnahmemengenschwankungen (im zulässigen Bereich)
- Auto-Stop der Gemischproduktion bei Versorgungsausfall eines Gases
- Schloss zur Verriegelung der Gemischeinstellung (FLEX)

Optionen
- Alarmmodul NXT+: integrierte Eingangsdrucküberwachung mit digitalem Display für Druckanzeige (bei analogen Drucktransmittern) und optischen Alarm, einstellbare
Alarmgrenzen, Quittierungspflicht,Sicherung der Alarme mit Zeitangabe, Schnittstellen z.B. zur Steuerung externer Alarme etc.
Spannungsversorgung betreiberseitig erforderlich

Spezifikation

Typ

MG 25/45/75/95/125-2 FIX;

MG 45/95/125-3 FIX;

MG 25/45/75/95/125-2 FLEX

Gase

N2, CO2, Ar oder andere Gase sowie deren Gemische; für Brenngase nicht geeignet!

Zumischbereich

MG 25/45/75/95/125

MG 45/95/125



-2 FIX/FLEX: 2-92% abhängig von der Gaskombination und Typ (s. Tabelle im Datenblatt)

-3 FIX: Trägergas 47-96%

1. Zumischgas 2-24%

2. Zumischgas 2-29% abhängig von der Gaskombination, fest eingestellt

geringere Zumischkonzentrationen bei MG 125 auf Anfrage

Druckeinstellungen

siehe Tabellen im Datenblatt

Eingangsdruckdifferenz zwischen den Gasen

max. 3 bar

Mischgasleistung (N2)

siehe Tabellen (andere Gase auf Anfrage)

Mischpräzision

Zumischbereich 1: < 5%

Zumischbereich 2: 5 bis 20%

Zumischbereich 3: > 20%



± 0,5% absolut

± 10% des Nennwertes

± 2% absolut

Temperatur (Gas/Umgebung)

 -25 °C bis +50 °C

Gasanschlüsse MG 25/45/75



MG 95/125

G 1/2 RH mit Senker, Anlötende für Cu-Rohr 15 mm

G 1 RH mit Senker, Anlötende für Cu-Rohr 22 mm

Gehäuse

 Edelstahl

Gewicht

MG 25/.../125-2 /-3 FIX

MG 25/.../125-2 FLEX



ca. 18 ... 27 kg

ca. 20 ... 32 kg

Abmessungen (HxBxT)

 ca. 570 x 470 x 240 mm (ohne Anschlüsse)

Normen/

Baubestimmungen

Unternehmen zertifiziert nach ISO 9001

CE-Kennzeichnung gemäß:

- Druckgeräterichtlinie 97/23/EG

Gereinigt für O2 gemäß:

- EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems
