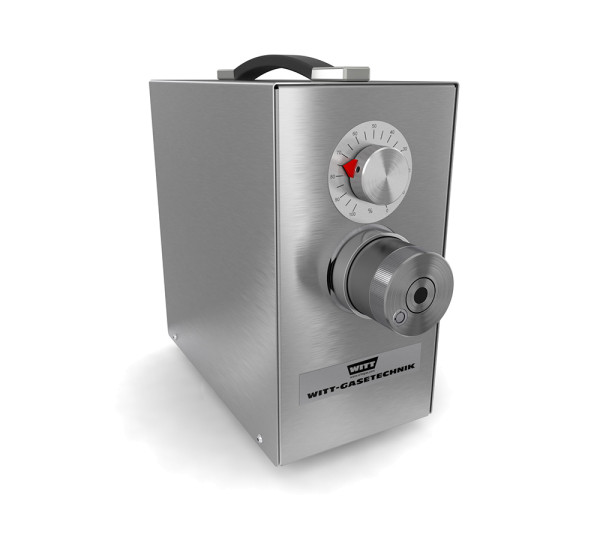

Gasmischer
KM 10 - 2 FLEX
Mischsystem für 2 definierte Gase und eine Vielzahl von technischen Anwendungen mit einem Standard-Zumischbereich von 5-92%. Andere Bereiche siehe Datenblatt. Speziell für Anwendungen mit geringem Gasverbrauch. Ideal geeignet zum Einsatz als portables Tischgerät, zum Beispiel für Laboranwendungen. Aufgrund dieser neuartigen Mischtechnologie wird kein Mischgasbehälter benötigt. Leistungsbereiche bis ca. 28 Nl/min.
- hohe Mischgenauigkeit
- Kostenersparnis, da keine Vorratshaltung von verschiedenen Vorgemischen erforderlich
- ohne kostspieligen Speicherbehälter
- Gaseingangsfilter schützen das Gerät vor Verschmutzung
- rein pneumatisches Funktionsprinzip, keine Spannungsversorgung notwendig
- Mischgasentnahme von 1 l/min bis zur max. Leistung
- robustes, kompaktes Design
- wartungsarm
Einfache Bedienung
- Gemischeinstellung über Mischventil und %-Skala
Hohe Prozesssicherheit
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- unabhängig von Entnahmemengenschwankungen (im zulässigen Bereich)
- Auto-Stopp der Gemischproduktion bei Versorgungsausfall eines Gases
- Schloss zur Verriegelung der Gemischeinstellung
Optionen
- Alarmmodul NXT+: integrierte Eingangsdrucküberwachung mit digitalem Display
für Druckanzeige (bei analogen Drucktransmittern) und optischen Alarm, einstellbare Alarmgrenzen,
Quittierungspflicht, Sicherung der Alarme mit Zeitangabe, Schnittstellen z.B. zur Steuerung externer Alarme etc.
- Spannungsversorgung betreiberseitig erforderlich
|
Gase |
alle technischen Gase (außer toxische und aggressive Gase, sowie Gemische aus Brenngas mit Luft, O2 oder N2O) |
|
Zumischbereich |
5-92% abhängig von der Gaskombination (siehe Tabelle) |
|
Druckeinstellungen |
siehe Tabelle auf der Vorderseite |
|
Eingangsdruckdifferenz zwischen den Gasen |
max. 3 bar |
|
Mischgasleistung (N2) |
siehe Tabelle im Datenblatt (andere Gase auf Anfrage) |
|
Mischpräzision |
Zumischbereich 1: < 5% ± 0,5% absolut Zumischbereich 2: 5 bis 20% ± 10% des Nennwertes Zumischbereich 3: > 20% ± 2% absolut |
|
Temperatur (Gas/Umgebung) |
-25 °C bis +50 °C |
|
Gasanschlüsse Brenngase |
G 1/4 RH mit Senker, Tülle für Schlauch 6 mm G 3/8 LH mit Senker, Anlötende für CU-Rohr 10 mm |
|
Gehäuse |
Edelstahl |
|
Gewicht |
ca. 10 kg |
|
Abmessungen (HxBxT) |
ca. 316 x 158 x 370 mm (ohne Anschlüsse) |
|
Normen/Baubestimmungen |
Unternehmen zertifiziert nach ISO 9001 CE-Kennzeichnung gemäß: - ATEX 95 Richtlinie 94/9/EG (ohne Kunststoffgriff) |
