Durchflussmesser & -regler

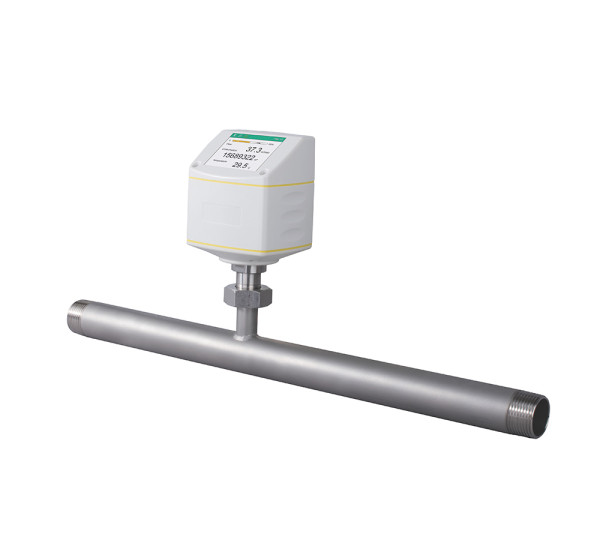

MFM 1200

Der Ideale Durchflussensor um große Messbereiche abzudecken. Die Installation erfolgt über die gewählte Messstecke, mit R-Gewinde oder Flanschanlschuss. Mit der hohen Auflösung und Abtastrate wird eine schnelle und präzise Messung realisiert.

zurück zur Übersicht

Angebot anfordern

• Nennweiten: DN15, DN20, DN32, DN40, DN50, DN65 und DN80 • Prozessanschluss über R Gewinde,... mehr

Zurück

Produktinformationen "MFM 1200"

• Nennweiten: DN15, DN20, DN32, DN40, DN50, DN65 und DN80

• Prozessanschluss über R Gewinde, EN1092-1 Flansch oder ANSI/B16.5 Flansch

• Austauschbare Sensoreinheit, ermöglicht einfachen Ausbau und ist somit wartungsfreundlich

• Messung von Volumenstrom, Massenstrom, Verbrauch und Temperatur

• Thermische Massenflussmessung, keine zusätzliche Kompensation von Druck und Temperatur nötig

• IP65 Gehäuse bietet zuverlässigen Schutz in rauer Industrieumgebung

• Sehr schnelle Ansprechzeit

• Höchste Genauigkeit bei einem großen Messbereich

• Isolierter Analog- und Impulsausgang, digitale Modbus/RTU oder Modbus/TCP Schnittstelle

• Gasarten wählbar über das Display (einige benötigen einen Echtgasabgleich)

• Es können zwei Kalibrierkurven hinterlegt werden, um somit den Sensor in 2 verschiedenen Gasen zu kalibrieren und zu betreiben

mehr

Zurück

Spezifikation

Genauigkeit	1.5% vom Messwert ±0.3% vom Messbereich (Optional 1% vom Messwert)
Wiederholbarkeit	0.25% vom Messwert
Abtastrate	> 10 Werte / Sek.
Referenzbedingungen	Können vom Benutzer eingestellt werden. Standard ist 20°C 1000mbar
Medium Temperatur	-30 ... +140°C / relative Feuchte < 90% / keine Kondensation
Transporttemperatur	-30 ... +70°C
Material	Metallteile: 1.4404 (SUS 316L) Gehäuse: PC + ABS Sensor: Keramik mit Glasbeschichtung
Klassifizierung	IP65
Elektrischer Anschluss	2 x M12, 5-polig (2 St. M12-Stecker im Lieferumfang)
Zulassungen	CE, RoHS, FCC
Betriebstemperatur	-30 ... +140°C Mediumstemperatur -30 ... +70°C Umgebung (ohne Display) -10 ... +50°C Umgebung (mit Display)
Betriebsdruck	0 ... 1.6 MPa (Optional: 4.0 MPa)
Analogausgang	Signal: 4 ... 20 mA, isoliert Skalierung: 0 ... max. Durchfluss Max. Bürde: 250 Ohm
Impulsausgang Signal	Signal: Galvanisch getrennter Kontakt, NO, max 30 VDC, 20mA Skalierung: 1 Impuls pro Verbauchseinheit
Modbus	Isolierter RS-485 Ausgang mit Modbus/RTU Protokoll oder Modbus/ TCP Ausgang
Stromversorgung	15 ... 30 VDC / 200 mA

mehr

Zurück

Weitere Infos

Die Installation erfolgt über die gewählte Messstecke, mit R-Gewinde oder Flanschanschluss.
Mit der hohen Auflösung und Abarstrate wird eine schnelle und präzise Messung realisiert.
Der Sensor bietet die Möglichkeit zwei Kalibrierkurven zu hinterlegen, daduch ergibt sich die Möglichkeit den Sensor in zwei verschiedenen Gasen zu betreiben,
ohne dabei auf Genauigkeit verzichten zu müssen. Das optionale Farbdisplay ermöglicht es alle Einstellungen des Sensors vor Ort durchzuführen,
so kann z.B. der Rohrdurchmesser, die Gas-Art oder die Einheit eingestellt werden. Als Ausganssignale bietet der Sensor einen isolierten Analog- und Impulsausgang für Durchfluss und Verbrauch oder eine RS 485 Schnittselle die über MODBUS/ RTU ausgelesen werden kann.
