Durchflussmesser & -regler

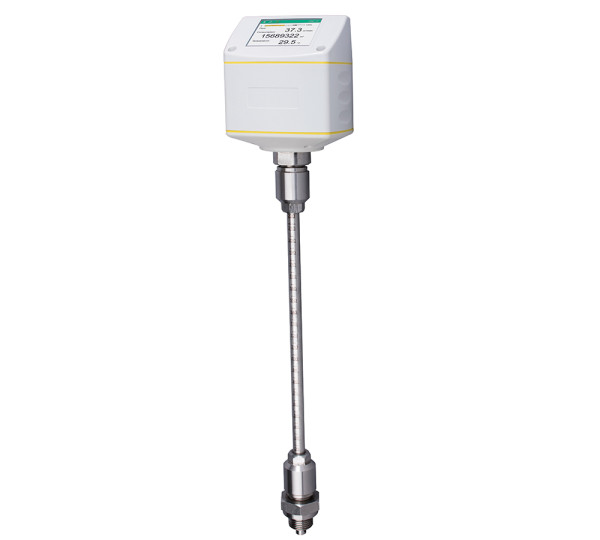

MFM 4010
Der MFM 4010 Durchfluss- und Verbrauchssensor deckt einen sehr großen Messbereich ab. Die hohe Auflösung und Abtastrate ermöglicht eine schnelle und präszise Messung. Der Sensor kann mit zwei verschiedenen Gasen betrieben werden ohne an Genauigkeit zu verlieren.
• Einstechversion für Nennweiten von DN25 bis DN300, weitere auf Anfrage
• Einstechtiefe einfach ablesbar durch Lasergravur
• Flexible Installation unter Druck über einen 1/2” Kugelhahn
• Messung von Volumenstrom, Massenstrom, Verbrauch und Temperatur
• Thermische Massenflussmessung, keine zusätzliche Kompensation von Druck und Temperatur nötig
• IP65 Gehäuse bietet zuverlässigen Schutz in rauer Industrieumgebung
• Sehr schnelle Ansprechzeit
• Höchste Genauigkeit bei einem großen Messbereich
• Isolierter Analog- und Impulsausgang, digitale Modbus/RTU oder Modbus/TCP Schnittstelle
• Gasarten wählbar über das Display (einige benötigen einen Echtgasabgleich)
• Es können zwei Kalibrierkurven hinterlegt werden um somit den Sensor in 2 verschiedenen Gasen zu kalibrieren und zu betreiben
Genauigkeit |
1.5% vom Messwert ±0.3% vom Messbereich (Optional 1% vom Messwert) |
Wiederholbarkeit |
0.25% vom Messwert |
Abtastrate |
> 10 Werte / Sek. |
Referenzbedingungen |
Können vom Benutzer eingestellt werden. Standard ist 20°C 1000mbar |
Medium Temperatur |
-30 ... +140°C / relative Feuchte < 90% / keine Kondensation |
Transporttemperatur |
-30 ... +70°C |
Material |
Metallteile: 1.4404 (SUS 316L) Gehäuse: PC + ABS Sensor: Keramik mit Glasbeschichtung |
Klassifizierung |
IP65 |
Elektrischer Anschluss |
2 x M12, 5-polig (2 St. M12-Stecker im Lieferumfang) |
Zulassungen |
CE, RoHS, FCC |
Betriebstemperatur |
-30 ... +140°C Mediumstemperatur -30 ... +70°C Umgebung (ohne Display) -10 ... +50°C Umgebung (mit Display) |
Betriebsdruck |
0 ... 5.0 MPa (> 1.6 MPa Hochdrucksicherung empfohlen) |
Analogausgang |
Signal: 4 ... 20 mA, isoliert Skalierung: 0 ... max. Durchfluss Max. Bürde: 250 Ohm |
Impulsausgang Signal |
Signal: Galvanisch getrennter Kontakt, NO, max 30 VDC, 20mA Skalierung: 1 Impuls pro Verbauchseinheit |
Modbus |
Isolierter RS-485 Ausgang mit Modbus/RTU Protokoll oder Modbus/ TCP Ausgang |
Stromversorgung |
15 ... 30 VDC / 200 mA |
