Sensoren ATEX
SI-301
Präzise Überwachung brennbarer und toxischer Gase – mit integrierter Ansaugpumpe, 4–20 mA-Ausgang, Relaissteuerung und digitaler Anbindung (RS-485 / Ethernet / Bluetooth). Ideal für Halbleiter, Energie, Chemie und Umwelttechnik.
Maximale Sicherheit. Kompromisslose Integration.

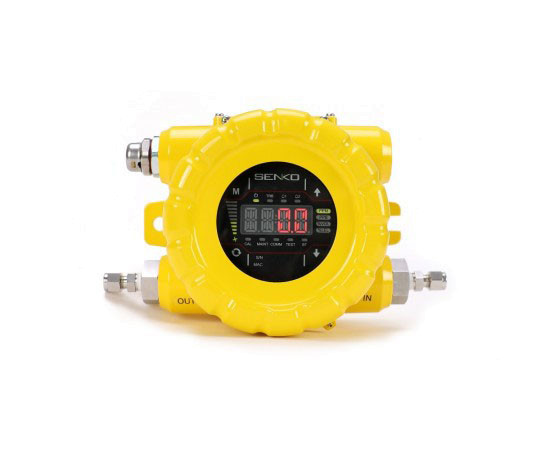

SI-301 – Echtzeit-Gasdetektion für maximale Sicherheit
Der SI-301 ist die ideale Lösung für die kontinuierliche Gasüberwachung in anspruchsvollen Industrieumgebungen. Als fest installierter
Gasmessfühler mit integrierter Ansaugpumpe analysiert er Gase in Echtzeit – präzise und zuverlässig. Ob in der Halbleiterindustrie,
in Kraftwerken, petrochemischen Anlagen oder Klärwerken: Der SI-301 schützt wirkungsvoll vor gasbedingten Gefahren wie Erstickung,
Vergiftung, Explosion oder Korrosion. Dank 4–20 mA-Ausgang, drei frei konfigurierbaren Relais und modernen Schnittstellen (RS-485, Ethernet,
Bluetooth) lässt sich das System flexibel und nahtlos in bestehende Prozesse integrieren. Smarte Technologie für sichere Prozesse.
Highlights des SI-301 auf einen Blick
- Explosionsgeschütztes Gehäuse (IP65) – für sicheren Betrieb auch in anspruchsvollen Umgebungen
- Breite Gasvielfalt – verfügbar für nahezu alle Gasarten
- Integrierte Durchflusskontrolle – garantiert stabile und zuverlässige Messergebnisse
- Großes LCD-Display – digitale Anzeige von Gaskonzentration und Durchflussrate auf einen Blick
- Flexible Steuerung – per 4-Tasten-Bedienfeld, RS-485, TCP/Ethernet oder Bluetooth
Anwendungsgbiete
- Halbleiterindustrie
- Kläranlage
- Bergbau
- Petrochemische Anlage
- Stahlwerk
- Energieversorgungsbetrieb
Gasarten und Messbereiche
|
Gas |
Sensor |
Messprinzip |
Messbereich |
A1 |
A2 |
Auflösung |
|
Sauerstoff |
O2 |
Elektrochemisch |
0~30%Vol |
19.0%vol |
23.0%vol |
0.1%vol |
|
Kohlenmonoxid |
CO |
Elektrochemisch |
0~500ppm |
30ppm |
60ppm |
1ppm |
|
Schwefeldioxid |
SO2 |
Elektrochemisch |
0~20ppm |
2ppm |
5ppm |
0.1ppm |
|
Wasserstoff |
H2 |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Wasserstoff |
H2 |
Elektrochemisch |
0~1000ppm |
100ppm |
500ppm |
within 5ppm |
|
Schwefelwasserstoff |
H2S |
Elektrochemisch |
0~500ppm |
10ppm |
15ppm |
1ppm |
|
Brennbar |
- |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Brennbar |
- |
IR |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Ammoniak |
NH3 |
Elektrochemisch |
0~100ppm |
25ppm |
35ppm |
1ppm |
|
Acetylen |
C2H2 |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Ethanol |
C2H6O |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Toluol |
C7H8 |
IR |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Toluol |
C7H8 |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Methan |
CH4 |
IR |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Methan |
CH4 |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Chlor |
Cl2 |
Elektrochemisch |
0~5ppm |
0.5ppm |
1.0ppm |
0.1ppm |
|
Chlor |
Cl2 |
Elektrochemisch |
0~20ppm |
0.5ppm |
1.0ppm |
0.1ppm |
|
Kohlendioxid |
CO2 |
IR |
0~2000ppm |
1000ppm |
1500ppm |
3ppm |
|
Kohlendioxid |
CO2 |
IR |
0~5000ppm |
3010ppm |
5000ppm |
8ppm |
|
Kohlendioxid |
CO2 |
IR |
0~5%Vol |
0.5%vol |
3%vol |
0.1%vol |
|
Chlorwasserstoff |
HCl |
Elektrochemisch |
0~10ppm |
1ppm |
2ppm |
0.1ppm |
|
VOC |
VOC |
PID |
0~1000ppm |
50ppm |
100ppm |
within 3ppm |
|
Xylol |
C8H10 |
IR |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Wasserstoffperoxid |
H2O2 |
Elektrochemisch |
0~10ppm |
1ppm |
2ppm |
0.1ppm |
|
Stickstoffdioxid |
NO2 |
Elektrochemisch |
0~20ppm |
3ppm |
5ppm |
0.1ppm |
|
Ethylenoxid |
C2H4O |
Elektrochemisch |
0~30ppm |
1ppm |
2ppm |
0.1ppm |
|
Ethylen |
C2H4 |
Katalytisch |
0~100%LEL |
15%LEL |
50%LEL |
1%LEL |
|
Stickstoffmonoxid |
NO |
Elektrochemisch |
0~100ppm |
25ppm |
50ppm |
1ppm |
|
Fluorwasserstoff |
HF |
Elektrochemisch |
0~5ppm |
0.5ppm |
1ppm |
0.1ppm |
Technische Daten
|
Modell |
SI-301 |
|
Abmessungen |
194 (H) X 152.4 (B) X 136 (T) mm |
|
Gewicht |
4kg |
|
Betriebsspannung |
DC: 24V ±10% |
|
Durchflussrate |
100-1.000ml (Normal 300-500ml/min) |
|
Stromverbrauch |
Ca. 5.0W |
|
Messart-Anzeige |
FND, Gaskonzentration, Durchflussrate, Alarm, Gerätefehler |
|
Relais |
Unterer Alarm, oberer Alarm, Fehleralarm |
|
Ausgangssignal |
4-20mA |
|
Digitale Kommunikation |
RS-485, TCP Ethernet |
|
Messstrecke |
Länge des Eingangsgasrohrs: Bis zu 30 m |
|
Eingangs-/Ausgangsrohr |
1/4” Rohr/Schlauchanschluss |
|
Betriebstemperatur |
-40° C to +55° C |
|
Schutzart |
IP 65 (KS C IEC60529:2013) |
|
Steuerung/Einstellung |
4 Schaltflächen & RS-485 & Bluetooth |
|
Gerätegarantie |
2 Jahre |
|
Sensor-Garantie |
1 Jahr |
|
Schnittstelle |
Ethernet, RS-485, HART (Option) |
|
Verkabelung |
4 to 20mA / DC power/ Relay : Up to 14 AWG |
|
Druckbereich |
90 to 100kPa |
|
Maximaler Durchfluss |
Max 1.000ml |
|
Maximaler Druck |
6kPa |
|
Zertifizierung |
IECE Exdb IICT6 Gb |
Weitere Informationen zu dem Produkt finden Sie in unserem Datenblatt unter „Downloads“.
