Sensoren ATEX

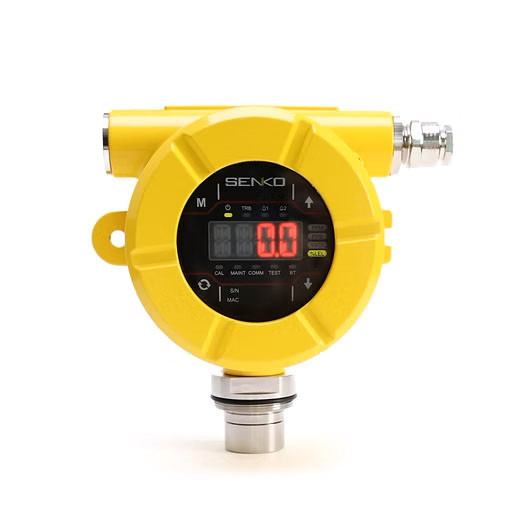

SI-200E/A
Für die präzise Detektion brennbarer Gase und Dämpfe unterhalb der unteren Explosionsgrenze (100 % UEG) entwickelt.
Profitieren Sie von erstklassiger Messtechnik – frei konfigurierbar und vielseitig einsetzbar für nahezu alle Gasarten. Mit integrierter Konzentrationsanzeige, zuverlässigen Alarmausgängen und exzellenter Linearität über den gesamten Messbereich.
Für höchste Ansprüche – heute und in Zukunft.
Der SI-200 wurde speziell für die präzise Detektion brennbarer Gase und Dämpfe unterhalb der unteren Explosionsgrenze (100 % UEG) entwickelt. Dank seiner kurzen Ansprechzeit und einem langzeitstabilen Messsignal sorgt er für höchste Prozesssicherheit – zuverlässig, effizient und sicher.
- Robustes Design für raue und gefährliche Umgebungen
- Konfigurierbare Messbereiche in % UEG, Vol.-% und ppm
- Sehr schnelles Ansprechverhalten
- Display Konzentrationsanzeige, Alarm, Fehlermeldungen
- 4 … 20 mA Signalausgang
- Digitale Schnittstelle RS485
- Erweiterter Temperaturbereich von -40°C bis +60°C
- Einsatzmöglichkeit auch in feuchter Atmosphäre
- Schutzart IP65
- Zulassung: ATEX, IECEx und CE
- Integrierte kontinuierliche Selbstdiagnose
Gasarten und Messbereiche
|
Gas |
Formel |
Sensor |
Messbereich |
A1 |
A2 |
Auflösung |
|
Sauerstoff |
O₂ |
Elektrochemisch |
0–30 %Vol |
19,0 %Vol |
23,0 %Vol |
0,1 %Vol |
|
Kohlenmonoxid |
CO |
Elektrochemisch |
0–500 ppm |
30 ppm |
60 ppm |
1 ppm |
|
Kohlenmonoxid |
CO |
Elektrochemisch |
0–2.000 ppm (Option) |
|||
|
Schwefeldioxid |
SO₂ |
Elektrochemisch |
0–20 ppm |
2 ppm |
5 ppm |
0,1 ppm |
|
Wasserstoff |
H₂ |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Wasserstoff |
H₂ |
Elektrochemisch |
0–1.000 ppm |
100 ppm |
500 ppm |
<5 ppm |
|
Schwefelwasserstoff |
H₂S |
Elektrochemisch |
0–500 ppm |
10 ppm |
15 ppm |
1 ppm |
|
Brennbar |
- |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Brennbar |
- |
IR |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Ammoniak |
NH₃ |
Elektrochemisch |
0–100 ppm |
25 ppm |
35 ppm |
1 ppm |
|
Acetylen |
C₂H₂ |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Ethanol |
C₂H₆O |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Toluol |
C₇H₈ |
IR |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Toluol |
C₇H₈ |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Methan |
CH₄ |
IR |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Methan |
CH₄ |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Kohlendioxid |
CO₂ |
IR |
0–2.000 ppm |
1.000 ppm |
1.500 ppm |
3 ppm |
|
Kohlendioxid |
CO₂ |
IR |
0–5.000 ppm |
3.000 ppm |
5.000 ppm |
8 ppm |
|
Kohlendioxid |
CO₂ |
IR |
0–5 %Vol |
0,5 %Vol |
3 %Vol |
0,1 %Vol |
|
VOC |
- |
PID |
0–1.000 ppm |
50 ppm |
100 ppm |
<3 ppm |
|
Xylol |
C₈H₁₀ |
IR |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Wasserstoffperoxid |
H₂O₂ |
Elektrochemisch |
0–10 ppm |
1 ppm |
2 ppm |
0,1 ppm |
|
Stickstoffdioxid |
NO₂ |
Elektrochemisch |
0–20 ppm |
3 ppm |
5 ppm |
0,1 ppm |
|
Ethylenoxid |
C₂H₄O |
Elektrochemisch |
0–30 ppm |
1 ppm |
2 ppm |
0,1 ppm |
|
Ethylen |
C₂H₄ |
Katalytisch |
0–100 %LEL |
15 %LEL |
50 %LEL |
1 %LEL |
|
Stickstoffmonoxid |
NO |
Elektrochemisch |
0–100 ppm |
25 ppm |
50 ppm |
1 ppm |
Technische Daten
|
Modell |
SI-200 |
|
Messtyp |
Diffusion |
|
Abmessungen |
169(B) x 188.5(T) x 107(H)mm |
|
Gewicht |
2.4kg |
|
Messwertanzeige |
FND, Gaskonzentration, Alarm, Gerät defekt |
|
Relais |
Unterer Alarm, oberer Alarm, Fehleralarm (Nennstrom 2,0 A bei 30 VDC) |
|
Analoges Ausgangssignal |
4-20mA |
|
Digitale Kommunikation |
RS-485 |
|
Betriebstemperatur |
-40°C ~ +60°C |
|
Schutzklasse |
IP65, IP66 |
|
Steuerung/Einstellung |
4 Tasten & RS485 & Bluetooth |
|
Garantie (Gerät) |
2 Jahre |
|
Garantie (Sensor) |
1 Jahr |
|
Schnittstelle |
RS-485 Modbus, HART(Option) |
|
Verkabelung |
4 bis 20 mA / Gleichstrom / Relais: bis zu 14 AWG |
|
Explosionsschutz |
Explosionsgeschütztes Gehäuse |
|
Gehäusematerial |
Aluminum |
|
Eingangsspannung |
DC : +24Vdc ±10% |
|
Analogausgangsstrom |
Fehler: 0 mA, 0 bis 100 %: 4 bis 20 mA (alle Messwerte: ± 0,2 mA) |
|
Wartung/Initialisierung |
3 mA Zulassung |
|
Zertifizierungen |
ATEX II 2 G Ex db IIC T6 Gb |
Weitere Informationen zu dem Produkt finden Sie in unserem Datenblatt unter „Downloads“.
