Gasmischer

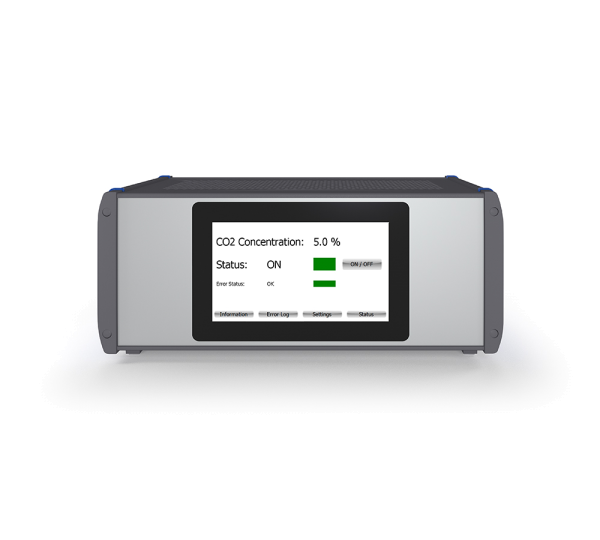

PCU10 Mix
Zugeschnitten auf Ihre Anwendungen: Der PCU10 Mix ist nahezu für alle technischen Gase und Anwendungen geeignet. Jahrzehntelang bewährte und ausgereifte elektronische Regeltechnik mit MFC Technologie und standardisierte Schnittstellen ermöglichen hochpräzise Gasgemische und Prozesssicherheit sowie eine einfache Integration in vorhandene Anwendungen.
• Für 2, 3 und mehr Gase geeignet
• Auch als Ex Version erhältlich
• Hohe Dynamik für verschiedene Durchflussbereiche
• Kombinierbar mit einem Pufferbehälter
• Integrierte Eingangsdrucküberwachung mittels Durchflussüberwachung
• Integrierte Soll- Ist Wert Überwachung aller Parameter
• Langzeitstabile Gasmischung unabhängig vom Vor- und Nachdruck
• Zuverlässig und ausfallsicher
• Konstant hohe Mischgenauigkeit besser +/- 0,5%
• Frei einstellbare Gasgemische von 0-100%
• Kleinstentnahmemengen im Milliliter Bereich möglich
• Externe Ansteuerung und Abfrage aller relevanten Parameter
• Einfache und intuitive Bedienung über 7“ Farb-Touch-Display (Option)
• Standard Schnittstellen Analog und Digital
• Metallgehäuse für Laboranwendungen
• Edelstahlgehäuse für industrielle Anwendungen
• Wartungsarm
• 3 Jahre Garantie
|
Technische Daten |
|
|
Typ |
PCU10 Mix |
|
Gase |
Air, O2, N2, He, Ar, CO2, H2, CH4, C3H8 (andere Gase und Gasgemische auf Anfrage) |
|
Mischbereich |
0-100% je Gasart |
|
Genauigkeit |
besser +/- 0,5% |
|
Reproduzierbarkeit |
besser +/- 0,3% |
|
Reaktionsgeschwindigkeit |
+/- 500 ms |
|
Druckbereiche |
0.1-10 bar ü |
|
Durchflussbereiche |
Typ A 0 ... 25 mln/min bis 0 ... 600 mln/min Typ B 0 ... 600 mln/min bis 0 ... 6000 mln/min Typ C 0 ... 6 ln/min bis 0 ... 60 ln/min Typ D 0 ... 60 ln/min bis 0 ... 450 ln/min |
|
Umgebungstemperatur |
0-50°C |
|
Anschlüsse |
G ¼“ oder G ½“ Innengewinde |
|
Schnittstelle analog |
0..20 mA, 4..20 mA, 0..5 V, 1..5 V, 0..10 V, 2..10 V |
|
Schnittstelle digital |
RS-485; Modbus RTU (Slave); Lab View-VIs verfügbar Option: ProfiBus DP-V0, DP-V1 / Profinet RT / EtherCAT |
|
Abmessungen |
ca. B = 350mm, H = 160mm, T = 300mm |
|
Gewicht |
ca. 7 kg |
|
Pufferbehälter |
Beim Einsatz des Gasmischers mit taktenden Entnahmeregelungen empfehlen wir den Einsatz eines Pufferbehälters. Die Auswahl des Pufferbehältervolumens muss an den Durchflussbereich des Gasmischers angepasst werden. Sprechen Sie uns hierzu bitte an. |
|
Speisung |
24 V DC oder 230 V AC |
|
Schutzart |
IP 54 |
|
Zulassungen |
CE Konformität UL Zertifizierung (optional) ISO 9001:2015 |
Funktionsweise
Mit der integrierten Steuerung PCU10 ist die Auswahl von fest hinterlegten Parametern, die Auswertung von Alarmen und Durchflüssen der Einzelgase möglich und bietet damit eine effektive Qualitäts- und Kostenkontrolle. Die einfache Einbindung des PCU10 Mix in bestehende Prozesse über die standardisierten digitalen und analogen Schnittstellen ermöglicht den Einsatz in allen automatisierten Prozessen.
Das Gasmischsystem arbeitet unabhängig von externen Einflüssen wie Druck- oder Temperaturschwankungen und liefert immer ein gleichbleibendes hochpräzises Gasgemisch während des gesamten Prozesses! Durch ein Baukastensystem können je nach Anforderung mehrere MFC schnell und einfach zu kompakten Einheiten montiert und mit allen notwendigen Komponenten für betriebsfertige Mischeinrichtungen kombiniert werden.
Optional verfügbar
• ProfiBus DP-V0, DP-V1
• Profinet RT
• EtherCAT
