Durchflussmesser & -regler

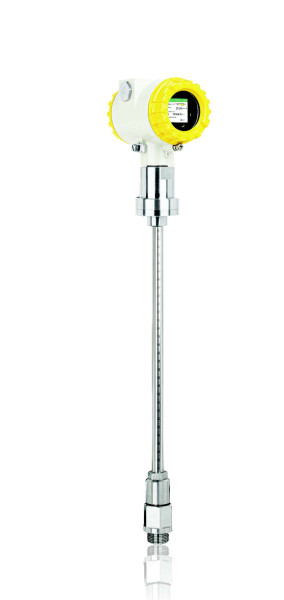

MFM 4510/4530
Mehr als nur ein Massendurchflussmesser - Für Aussen- und Ex-Anwendungen
Überwachen Sie den Massendurchfluss, den Normdurchfluss, den Verbrauch, den Druck und die Temperatur mit dem integrierten Drucksensor in Echtzeit.
- Genaue thermische Massendurchflussmessungen und messen Sie direkt den Normdurchfluss, Verbrauch, Druck und die Temperatur mit dem integrierten Drucksensor
- Robustes Metallgehäuse für den Einsatz in rauen Außenbereichen
- Einfacher Zugriff auf die Messdaten über den integrierten Datenlogger Vorteile
- Alle medienberührten Komponenten sind aus Edelstahl oder vernickeltem Metall gefertigt
- Mechanischer Aufbau gewährleistet verstopfungsfreien Betrieb ohne bewegliche Teile
Anwendungsbereiche
- Durchflussmessung in Gefahren- und Allwetteranwendungen
- Explosive und raue Umgebungen
- Pharma- und Lebensmittelindustrie
- Verschiedene Gasmessungen wie Sauerstoff, Argon, Kohlendioxid, Erdgas, Wasserstoff, Methan usw..
|
Technische Daten |
|
|
|
|
|
Allgemeine Spezifikation |
|
|
Konfiguration |
|
|
Andere |
3 Touch-Taste am Display |
|
Anzeige |
|
|
Integriert |
LCD |
|
Material |
|
|
Prozessanschlusss |
Edelstahl 1.4404 (SUS 316L) |
|
Gehäuse |
Al-Legierung |
|
Sensor |
Edelstahl 1.4404 (SUS316L), 4J50 vernickelt, Glas |
|
Metallteile |
Edelstahl 1.4404 (SUS 316L) |
|
Sonstiges |
|
|
Elektrischer Anschluss |
Schraubklemmen |
|
Schutzart |
IP67, Ex option: IP65 |
|
Zulassungen |
CE, RoHS, FCC, Ex-Optionen |
|
Prozessanschluss |
MFM 4510: G3/4" (ISO 228/1) MFM 4530: Messstrecke mit R-Gewinde oder Flansch |
|
Gewicht |
MFM 4510 300mm: 2.15kg MFM 4510 200mm: 2.08kg MFM 4530 ohne Messstrecke: 1.86kg |
|
Betriebsbedingungen |
|
|
Medium |
Luft, N2, O2, CO2 ₂ und andere nicht korrosive Gase |
|
Mediumstemperatur |
MFM 4510: -40 ... +100 °C MFM 4530: -40 ... +100 °C |
|
Mediumsfeuchtigkeit |
< 90 %, keine Anforderungen |
|
Betriebsdruck |
0 ... 1.6 MPa gilt für Ex-Option 0 ... 5.0 MPa gilt für Nicht-Ex-Option* *Für Drücke über 1,5 MPa verwenden Sie die Montagevorrichtung A530 1119 oder A530 1120 für die Montage des MFM 4510 |
|
Umgebungstemperatur |
-40 ... +65 °C |
|
Lagertemperatur |
-30 ... +70 °C |
|
Transporttemperatur |
-30 ... 70 °C |
|
Rohrgrößen |
MFM 4510: >= DN25 MFM 4530: DN25 ... DN80 |
|
|
|
|
Messung |
|
|
Durchfluss |
|
|
Genauigkeit |
± (1,5 % v.Messwert + 0,3 % v.Endwert) |
|
Wählbare Einheiten |
m³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
|
Wiederholbarkeit |
0.25 % v.Messwert |
|
Sensor |
Thermischer Massendurchflussmesser |
|
Abtastrate |
3 pro Sekunde |
|
Turndown-Verhältnis |
200:1 |
|
Reaktionszeit (t90) |
0.5 Sekunden |
|
Verbrauch |
|
|
Wählbare Einheiten |
m³, ft³, l, kg |
|
Referenzbedingungen |
|
|
Wählbare Bedingungen |
20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) Frei einstellbar |
|
|
|
|
Signal / Schnittstelle & Versorgung |
|
|
Analogausgang |
|
|
Signal |
2 x 4 ... 20 mA (4-Leiter), isoliert |
|
Skalierung |
0 ... max Durchfluss, frei einstellbar |
|
Belastung |
Max. 400 Ohm |
|
Aktualisierungsrate |
Wert wird alle 1 Sek. aktualisiert |
|
Impulsausgang |
|
|
Signal |
Schaltausgang, Schließer, max. 30 VDC, 200 mA |
|
Skalierung |
1 Impuls pro Verbrauchseinheit |
|
Alarm |
Kanal und Schwelle frei einstellbar |
|
Fieldbus |
|
|
Protokoll |
Modbus/RTU, Modbus/TCP |
|
Versorgung |
|
|
Versorgungsspannung |
16 ... 30 VDC |
|
Stromaufnahme |
200 mA |
