Dichtigkeitsprüfung

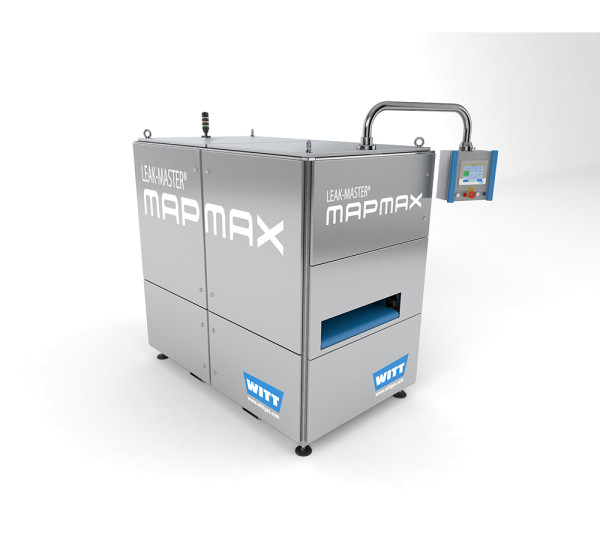

Leak Master® Mapmax
Inline-System zur Dichtheitsprüfung von Verpackungen auf CO2-Basis. Der LEAK-MASTER® MAPMAX ermöglicht zerstörungsfreies Aufspüren selbst kleinster Leckagen ohne den kostspieligen Einsatz von Helium als Spurengas – unmittelbar im Anschluss an den Verpackungsprozess.
- minimale Ansprechzeit
- hohe Arbeitsgeschwindigkeit (max. 15 Takte/min.)
- für Einzelpackungen oder Umverpackungen
- verschiedene Kammermaße
- für flexible und stabile Verpackungen
- kalibrieren nicht notwendig
- einfachste, intuitive Bedienung; kein geschultes Fachpersonal nötig
- benutzerfreundliche Daten- und Prozessparametereingabe über integrierte SPS mit Touchscreen oder mittels PC
- bequeme Datenverwaltung und -auswertung für kundenorientierte Qualitätsdokumentation
- Datenübertragung der Messergebnisse via Ethernet
- leicht zu pflegendes Edelstahlgehäuse
|
Antriebsart |
2 synchronisierte Gurtförderer |
|
Messprinzip |
IR-Sensor für CO2 (Kalibrierung nicht notwendig) |
|
Messbereich |
0 ppm – 5.000 ppm (Auflösung: 1 ppm) |
|
Reaktionszeit des Sensors |
ca. 1 sek. |
|
max. CO2-Gehalt in der Umgebungsluft |
2.500 ppm |
|
Dauer Testzyklus |
max. 15 Takte/min. abhängig von Leckgröße, CO2-Gehalt in der Packung, Kammergröße |
|
Arbeitsvakuum |
bis 100 mbar abs. |
|
Temperaturbereich |
5 – 40 °C |
|
max. Feuchtigkeit der Umgebungsluft |
90% bei 20 °C / 50% bei 40 °C |
|
Alarm |
potentialfreier Kontakt; max. 250 V AC oder 24 V DC / 2 A |
|
Kommunikation |
- Datenübertragung via Ethernet - digitaler Ausgang gibt Taktzeit zur Produktübernahme vor - digitaler Ausgang für kundenseitige Auswurfvorrichtung |
|
Druckluftanschluss |
1 x 14 mm / 6 – 8 bar |
|
Gehäuse |
Edelstahl |
|
Gewicht |
ca. 950 kg |
|
Gesamtmaß der Maschine (LxBxH) Maschinentyp 400, 700 |
1840 x 1130 x 2200 mm |
|
Übergabehöhe (h1) Maschinentyp 400, 700 |
670 – 850 mm (höher auf Anfrage) |
|
Prüfvolumen (lxbxh) |
Maschinentyp 400 ca. 600 x 400 x 380 mm Maschinentyp 700 ca. 600 x 680 x 220 mm |
|
Spannungsversorgung |
400 V - 50 Hz, 3 Ph/N/PE |
|
Normen/ Baubestimmungen |
Unternehmen zertifiziert nach ISO 9001 und ISO 22000 CE-Kennzeichnung gemäß: - EMV 2014/30/EU - Niederspannungsrichtlinie 2014/35/EU |
