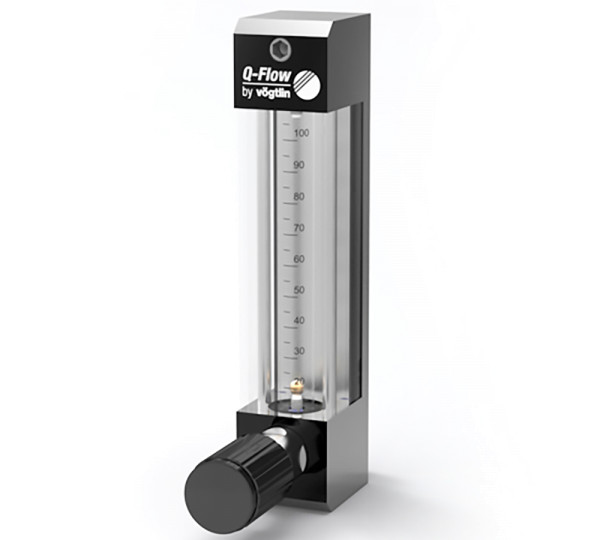

Schwebekörper Durchflussmesser

Q-Flow

Hochwertig und kompakt - Schwebekörper Durchflussmesser für Gase.

Die bewährten Schwebekörper Durchflussmesser zeichnen sich durch eine stabile und flexible Konstruktion aus. Das überzeugende Gerätedesign erlaubt einen schnellen und einfachen Austausch der Komponenten.

zurück zur Übersicht

Angebot anfordern

2 Glas-Messrohrlängen Die Durchflussmesser sind mit Glasrohrlängen von 80 mm und 140 mm... mehr

Zurück

Produktinformationen "Q-Flow"

2 Glas-Messrohrlängen
Die Durchflussmesser sind mit Glasrohrlängen von 80 mm und 140 mm erhältlich.

Intelligentes Gerätekonzept
Kompakte Bauweise für einen einfachen Austausch der Komponenten. Das Messrohr kann im eingebauten Zustand getauscht werden.

Grundkörper in Aluminium
Die Grundkörper sind in Aluminium und mit FKM Dichtungen ausgestattet.

Dichtschließende Präzisions-Regelventile
Die Geräte sind mit präzisen, hysteresefreien 15-gängigen Regelventilen ausgestattet.

Standard-Skala für Luft
Das Messglas ist mit einer Standard-Skala für Luft versehen (Betriebsbedingungen 20°C / 1013mbar abs). Es bestehen Umrechnungsfaktoren für andere Gase und andere Betriebsbedingungen.

Kundenspezifische Ausführungen
- mm-Skala mit Durchflusstabelle
- Ausführungen in Edelstahl
- Regelventil am Ausgang
- Verschiedene Ventil-Drehknöpfe
- Verschiedene Anschlüsse
- Direkt ablesbare Skalen für andere Gase / Drücke
- Andere Dichtungswerkstoffe in EPDM oder FFKM

mehr

Zurück

Spezifikation

Anschlüsse	Rückseitig, G 1/4“ Innengewinde
Skala	Direkt ablesbare Standard-Skalen für Luft
Schwebekörper	Kugelförmig, Ablesung in der Mitte
Ventil	Feinregulierbares, 15-gängiges Regelventil, hysteresefrei. Der Regelbereich (Kv-Wert) ist auf den Endwert optimiert
Armaturwerkstoff	Gehäuse: Aluminium eloxiert / Ventil: Messing vernickelt
Dichtungswerkstoff	FKM (EPDM Dichtungswerkstoffe mit FDA-Zulassung auf Anfrage)
Bauform	Standard oder Schalttafeleinbau, versenkt (siehe Zubehör)
Anschluss	G 1/4“ Innengewinde geeignet für die Montage von Klemmringverschraubungen (SL)
Ventil (am Eingang)	Mit Drehknopf
Werksbescheinigung 2.1	Optional verfügbar
Abnahmeprüfzeugnis 3.1	Nicht verfügbar
Spezialausführungen	Wir realisieren auch kundenspezifische Sonderanfertigungen
