Gasmischer
KM 20/30/60/100 -2ME/-3ME EEx-3 ME EEx
Mischsysteme für 2 oder 3 definierte Gase und eine Vielzahl von technischen Anwendungen, insbesondere für Anwendungen mit stark schwankenden Mischgas-Entnahmemengen.
Leistungsbereiche von 0 bis ca. 544 Nl/min.
Einfache Bedienung
- stufenlose Gemischeinstellung über Proportional-Mischventil (-2ME) bzw. drei Einzelmischventile (-3ME) jeweils mit Drehknöpfen und %-Skalen
- Mischgasentnahme möglich von Null bis zur Maximalleistung
Hohe Prozesssicherheit
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- schnell taktende Entnahmen möglich
- abschließbare Sichtscheibe zum Schutz der Geräteeinstellungen
- spritzwassergeschütztes, unempfindliches Edelstahlgehäuse
- für brennbare Gase als Ex-Version mit separatem Steuergehäuse
- Alarmmodul NXT+: integrierte Eingangsdrucküberwachung mit digitalem Display für Druckanzeige (bei analogen Drucktransmittern) und optischen Alarm, einstellbare Alarmgrenzen, Quittierungspflicht, Sicherung der Alarme mit Zeitangabe, Schnittstellen z. B. zur Steuerung externer Alarme etc.
- integrierte Analyse zur Überwachung und Dokumentation des Gasgemisches

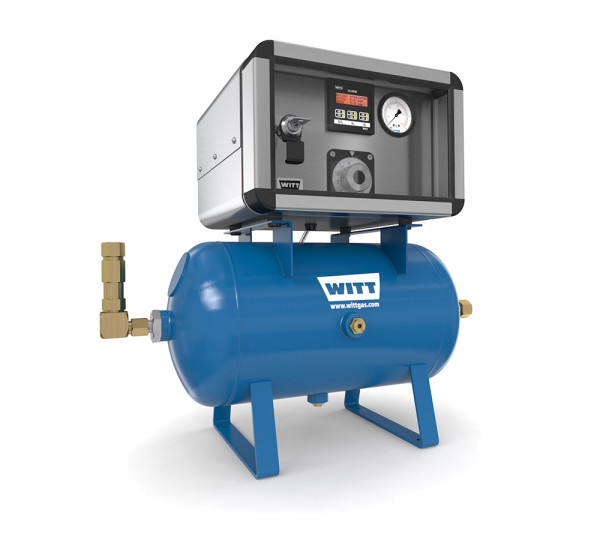

- Aufbau des Mischsystems auf den Pufferbehälter für vereinfachte Vor-Ort-Montage
|
Typ |
KM 20/30/60/100-2ME /-3ME KM 20/30/60/100-2ME/-3ME Ex |
|
Gase |
alle technischen Gase (außer toxische oder aggressive sowie Gemische aus Brenngas mit Luft, O2 oder N2O) |
|
Zumischbereich |
0-25% (nur KM60/100-ME) oder 0-100% Genauigkeit entspricht ISO 14175 bei Auswahl des geeigneten Zumischbereiches |
|
Druckeinstellungen |
siehe Tabellen im Datenblatt |
|
Eingangsdruckdifferenz |
max. 3 bar zwischen den Gasen |
|
Mischgasleistung (Luft) |
siehe Tabellen |
|
Einstellgenauigkeit |
±1% abs. (Skala 0-25%), ±2% abs. (Skala 0-100%) |
|
Mischpräzision |
besser ±1% abs. |
|
Gasanschlüsse |
Eingänge G 3/8“ RH mit Senker, Anlötende für Cu-Rohr 10 mm Ausgang am Mischer G 3/8“ RH mit Senker, Anlötende für Cu-Rohr 10 mm Ausgang am Behälter Rohrverschraubung für 12 mm Rohr bei Brenngasen Anschluss und Ausgang am Mischer G 3/8“ LH mit Senker, Anlötende für Cu-Rohr 10 mm |
|
Gehäuse |
Edelstahl, spritzwassergeschützt (nicht Ex-Version) |
|
Gewicht |
ca. 18 kg (-2ME), ca. 26 kg (-3ME) ohne Behälter |
|
Abmessungen (HxBxT)Mischer |
ca. 225 x 325 x 345 mm (ohne Anschlüsse und Behälter) |
|
Abmessungen (HxBxT) Wandgehäuse |
(Ex) ca. 212 x 198 x 160 mm (ohne Anschlüsse) |
|
Spannungsversorgung |
230 V AC, 110 V AC oder 24 V DC |
|
Stromaufnahme |
230 V AC, 0,07 A |
|
Normen/ Baubestimmungen |
Unternehmen zertifiziert nach ISO 9001 CE-Kennzeichnung gemäß: - EMV 2004/108/EG - Niederspannungsrichtlinie 2006/95/EG - Druckgeräterichtlinie 97/23/EG - ATEX 95 Richtlinie 94/9/EG |
