Durch­fluss­messer & ­-regler

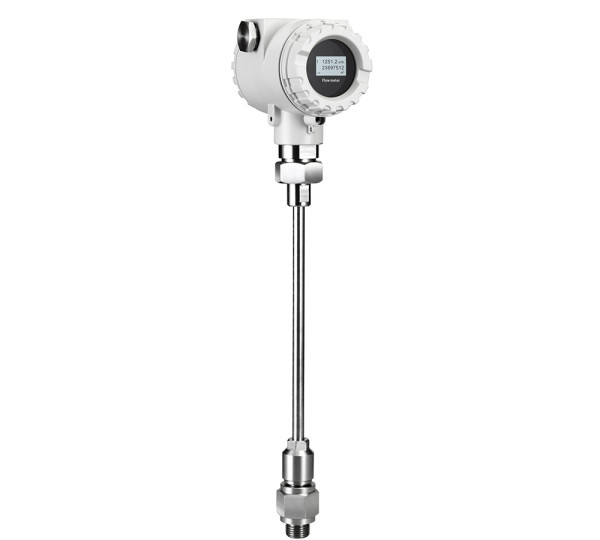

MFM 4500/ 4520

Überwachen Sie Ihren Durchfluss - optimieren Sie Ihren Prozess!

Der Strömungssensor MFM 4500/MFM 4520 basiert auf dem thermischen Massenstrom-Prinzip. Er misst den Volumenstrom über einen großen Messbereich. Das Ergebnis ist unabhängig von Druck und Temperatur.

- Keine Druckkompensation notwendig, da direkte Messung des Massenflusses und der... mehr
Produktinformationen "MFM 4500/ 4520"

- Keine Druckkompensation notwendig, da direkte Messung des Massenflusses und der Standard-Strömung

- Große Nennweiten als Einstechversion (MFM 4500), kleine Nennweiten mit Messstrecke (Flansch-/Gewindeanschluss - MFM 4520)

- Keine beweglichen Teile, keine Verstopfungen

- Alle Teile, die in Kontakt mit dem Messmedium stehen, sind aus Edelstahl 316L gefertigt

- Robustes Metallgehäuse auch für Außenanwendungen in rauer Umgebung geeignet

- Kabellose Sensoreinstellung vor Ort

- Anzeige von Strömung, Verbrauch und Temperatur

- 2 analoge Ausgänge (4-20 mA) und 1 Impulsausgang

- Verfügbare Optionen:

- Feldbus-Schnittstelle: HART, Modbus

- Ex-Zulassung: II 2 G Ex d IIC T4

  IECEx

  GB Ex

- Bidirektionale Messung

Spezifikation

Messbereich

0.4...92.7 sm/s (standard Messbereich)

0.8 ... 185 sm/s (max Messbereich)

1.0 ... 224 sm/s (high speed calibration)

(siehe seprate Tabelle im Datenblatt für die Messbereiche

in verschiedenen Rohrdurchmessern)

* sm/s: Standard-Meter pro Sekunde

Genauigkeit

±(1.5% vom Messwert + 0.3% vom Endwert)

Angegebene Genauigkeit bei

Umgebungs-/Prozesstemperatur: 23 °C ± 3 °C

Umgebungs-/Prozess-Luftfeuchte < 90%,

keine Kondensation Prozessdruck bei 0,6 MPa

Wiederholgenauigkeit

0,25% vom Messwert

Ansprechzeit t95

<5 Sekunden

Abtastrate

Display und Ausgänge werden alle 200 ms aktualisiert

Rohrdurchmesser

Einstechversion: DN25 ... DN1500

Flansch-/Schraubversion: DN15 ... DN80

Prozessanschluss

Einstechversion: ½” Zoll G Typ Gewinde (ISO 228-1)

Flansch-/Gewindeversion: R-Gewinde (ISO 7-1),

Flansch EN 1092-1, ANSI / B16.5, JIS B2220

Messbare Medien

Jedes Gas, wobei die Komponenten und das

Mischverhältnis konstant und bekannt sein müssen.

In den Bestellinformationen finden Sie eine Liste von Standard-Gasen.

Betriebstemperatur

-40 ... +150 °C (Messmedium, Einstechversion)

-40 ... +100 °C (Messmedium, Flansch-/ Gewindeversion)

-40 ... +65 °C (Umgebungstemperatur)

Betriebsdruck

MFM 4500: 0...1.6 MPa / MFM 4520: 0...4.0 MPa

Analogausgang

2 x 4 ... 20 mA, bis 400R Last, aktiv/passiv

wählbar, Messkanal wählbar, Skalierung programmierbar

Puls-/Alarm-Ausgang

Entweder Alarm- oder Impulsausgang.

1 Impuls pro 1, 10 oder 100 Verbrauchseinheiten, Alarm programmierbar

Stromversorgung

16-30 VDC, 5 W

Gehäuse

IP 67

Sensormaterial

Edelstahl 1.4404 (SUS 316L)

Zulassungen

CE, RoHS

ATEX : II 2 G Ex d IIC T4 / GB3836 /

IECEx(Optional)

Feldbus (Optional)

MODBUS

HART

Konfigurations-Schnittstelle

Service-Kit

Bluetooth
